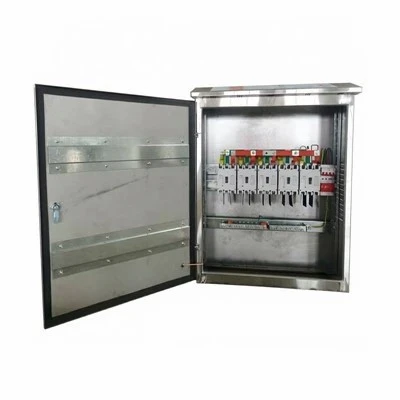

Termékbírálat és műszaki felépítés
A Ring Main Unit (RMU) egy gyárilag-összeszerelt, fémből-zárt közép-feszültségű kapcsolóberendezés, amelyet gyűrűs-táplálékelosztó hálózatokban alkalmaznak. Egy hermetikusan zárt házba integrálja a terhelésmegszakítókat, a vákuum-megszakítókat és a biztosíték{5}}kapcsoló-kombinációkat a transzformátorok és kábelvonalak vezérléséhez, kapcsolásához és védelméhez.
Konfigurációk:Moduláris és kompakt bővíthető beállítások a 2-utas konfigurációtól az 5-utas konfigurációig (pl. CCV, CBC vagy testreszabott elrendezések).
Szigetelési technológiák:SF6 gázszigetelt -rendszerek (hermetikusan lezárva, éves szivárgási arány mellett<0.05%) and eco-friendly solid dielectric / dry-air insulated alternatives.
Gyújtósín-besorolások:630A folyamatos áram a fősínekhez; 200A vagy 630A az etetőágakhoz.
Termékválasztási útmutató
Adja meg az RMU konfigurációt, amely megfelel a hálózati feszültségnek,{0}}a rövidzárlati szinteknek és a környezeti feltételeknek.
|
Paraméterkövetelmény |
Szabványos segédprogram |
Nehéz-terhelés / ipari alkalmazás |
|
Névleges feszültség |
12kV / 24kV |
36kV |
|
Névleges rövid{0}}áram |
20 kA (3 s) |
25 kA (3 s) |
|
Házvédelem |
IP67 (kábelrekesz / SF6 tartály) |
IP67 (búvártartály opció elérhető) |
|
Kapcsolási mechanizmus |
Rugós{0}}kézi/motoros működtető |
Motoros hajtómű távoli RTU-integrációval |
|
Üzemi hőmérséklet |
-25 foktól +40 fokig |
-40 foktól +55 fokig (sarkvidéki/sivatagi lehetőségek) |
Alkalmazási alkalmasság
Közüzemi elosztó hálózatok
Másodlagos alállomási csomópontok városi gyűrűs hálózatokhoz, a kimaradások időtartamának minimalizálása szakaszos kapcsolókkal.
Megújulóenergia-integráció
Közép-feszültséggyűjtő rácsok közüzemi-léptékű napelemes fotovoltaikus farmokban és szélturbinákat gyűjtő alállomásokban.
Ipari létesítmények
Elsődleges gyűrűellátás gyártási komplexumokhoz, adatközpontokhoz és vízkezelő szivattyúállomásokhoz, amelyek kettős{0}}forrás energiaredundanciát igényelnek.
Infrastrukturális projektek
Föld alatti közműalagutak, repülőterek és vasúti vontatási áramellátó vezetékek.
A gyártási műveletek integrálják az automatizált lézervágást, a robotizált AWI-hegesztést és a héliumszivárgás észlelését a szerkezeti és tömítési integritás megőrzése érdekében.
Lemez pontosság:A Trumpf CNC szálas lézervágás és az Amada több-tengelyes hajlítása ±0,1 mm-en belül tartja a burkolat mérettűrését.
Tartály lezárása és tesztelése:A rozsdamentes acél (304) SF6 tartályok automatikus robothegesztésen esnek át, majd 100%-os hélium tömegspektrométeres szivárgásérzékelő teszten mennek keresztül, hogy garantálják a 30 éves működési élettartamot.
Összeszerelési szabványok:A tisztatéri összeszerelési környezet megakadályozza a részecskék szennyeződését a nagyfeszültségű{0}}terekben.
Gyári átvételi teszt (FAT):Minden egység átesik a mechanikai működési tartóssági teszten (2000 művelet), a teljesítmény-frekvencia-tűrési feszültség teszten (28 kV-tól 70 kV-ig 1 percig), a mikro-ohmos érintkezési ellenállás mérésén és a részleges kisülés mérésén (< 10pC at 1.2 U0).
Megfelelőségi tanúsítványok:Független laboratóriumok tesztelték és tanúsították az IEC 62271-200, IEC 62271-102 és IEC 62271-100 szabványok szerint (KEMA/CESI-kompatibilis vizsgálati protokollok).
A beszerzési döntés paraméterei
Dokumentációs csomag biztosított
Komplett típusvizsgálati jelentések (TTR), szeizmikus minősítési tanúsítványok, belső ívosztályozási jelentések (IAC AFLR 20kA 1s) és részletes AutoCAD/EPLAN rajzok a jóváhagyáshoz.
Átfutási idő és logisztika
A standard gyártási ciklus 4-6 hét. Az egységeket nitrogén-nyomás alatt álló vagy lezárt faládákban szállítjuk, amelyek a konténerek normál berakodására vagy daruzásra vannak beállítva.
Testreszabási kapacitás
Támogatás a személyre szabott segédkapcsoló érintkezőkhöz, integrált védelmi relékhez (Schneider, ABB vagy SEL{0}}kompatibilis), motorizált távoli-terminálokhoz (RTU) és speciális színbevonatokhoz (RAL 7035 szabvány).
Kérjen műszaki árajánlatot
Adja meg az egyvonalas-vonali diagramot (SLD), a rendszerfeszültséget, a rövidzárlati áramigényt- és a projekt mennyiségét, hogy 24 órán belül műszaki ajánlatot és kereskedelmi árajánlatot kaphasson.
Kína egyik legtapasztaltabb gyűrűs főegység-gyártójaként és beszállítójaként személyre szabott szolgáltatást is támogatunk. Szeretettel várjuk, hogy kiváló minőségű gyűrűs főegységet vásároljon gyárunkból. Ha bármilyen kérdése van az árlistával kapcsolatban, kérjük, írjon nekünk e-mailt.
